Клеть-СТ Starlink

Name: Подавитель частот Starlink «Клеть-СТ»
Brand: Клеть
Availability: InStock

Подавитель частот Starlink · Ku-BUC с усилителем GaN

Декларация соответствия Усилитель GaN Российское производство

Повышающий преобразователь Ku-диапазона с усилителем мощности: принимает сигнал промежуточной частоты, переносит его в Ku-диапазон и усиливает перед подачей на антенну — для подавления частот Starlink и работы в составе спутниковой станции связи.

Технические характеристики

Собственное производство с 2024 года

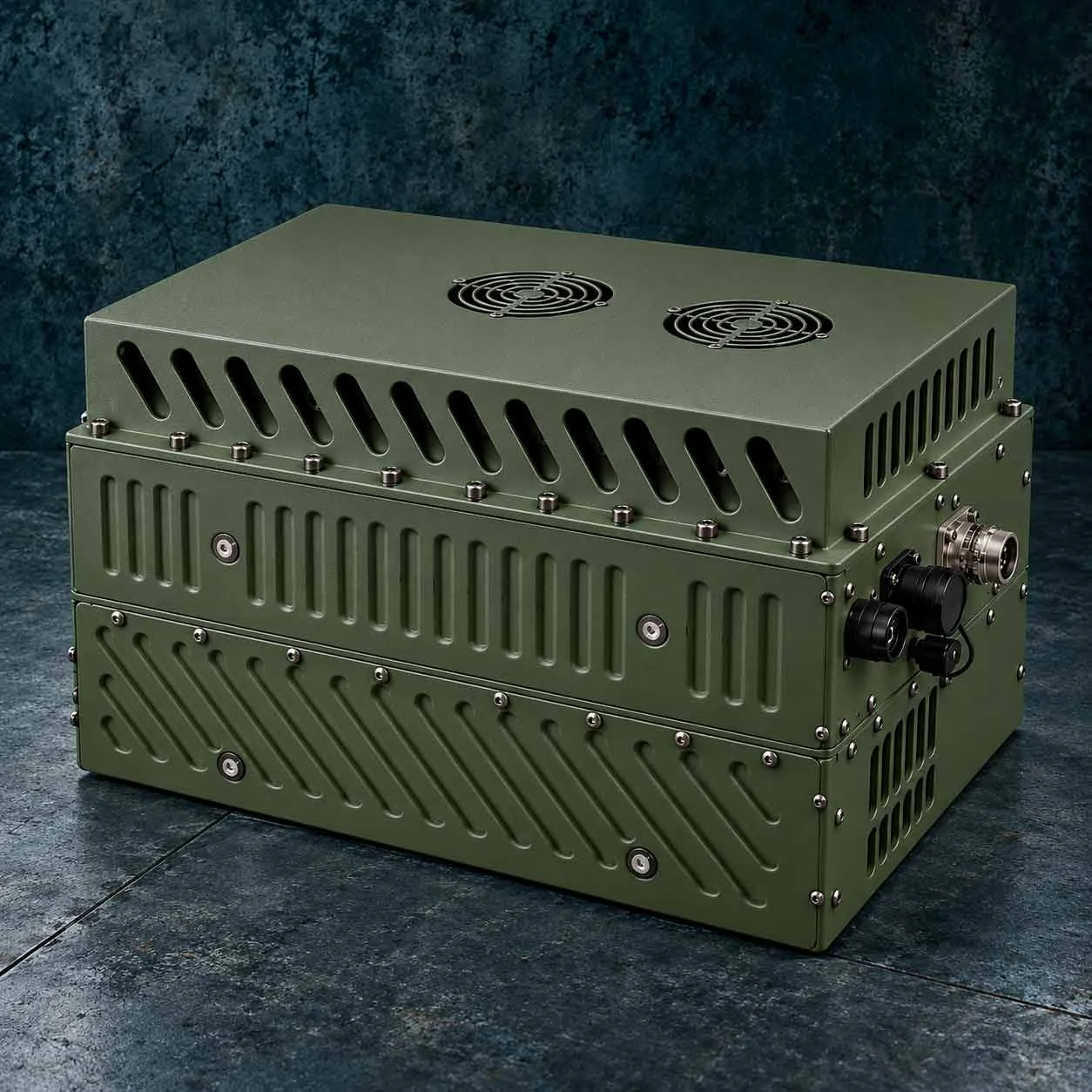

Подавитель частот Starlink «Клеть-СТ» — Ku-BUC с усилителем GaN

/ «Клеть-СТ» Ku-BAND STARLINK · ПОДАВЛЕНИЕ 13,75–14,5 ГГц

/ Клеть-СТ StarlinkBUC · GaN · 250 ВТ

Ku-band

диапазон

250 Вт

54 dBm · выход

≥73 дБ

коэффициент усиления

IP65

−40…+55 °C

01 / О МОДЕЛИОПИСАНИЕ/ Клеть-СТ

Подавитель частот Starlink

Назначение. «Клеть-СТ» — повышающий преобразователь (BUC) Ku-диапазона с усилителем мощности. Устройство принимает сигнал промежуточной частоты, переносит его в Ku-диапазон и усиливает перед подачей на антенну. В исходных данных заданы параметры BUC; тип, усиление и диаграмма направленности антенны согласуются отдельно под конкретную станцию.

Две конфигурации. Преобразователь работает в двух частотных схемах. При гетеродине 12,8 ГГц входному диапазону 0,95–1,70 ГГц соответствует выход 13,75–14,50 ГГц. При гетеродине 13,05 ГГц входному диапазону 0,95–1,45 ГГц соответствует выход 14,00–14,50 ГГц. Это позволяет согласовать конфигурацию преобразователя с частотным планом станции.

Показать полностьюСвернуть

Мощность и усиление. Номинальная выходная мощность — 250 Вт (54 dBm), коэффициент усиления — не менее 73 дБ. Усиление регулируется в пределах 20 дБ с шагом 0,5 дБ. Нормируются неравномерность и стабильность усиления, интермодуляционные составляющие, побочные излучения, шум в полосе передачи и фазовый шум. Усилитель выполнен по технологии GaN.

Интерфейсы. Вход промежуточной частоты — разъём N-Type Female с волновым сопротивлением 50 Ом, выход — волноводный интерфейс WR-75. Опорная частота — 10 МГц. Управление — через RJ45 и RS485; встроенная система диагностики обеспечивает контроль температуры, тока и выходной мощности, а при аварийных режимах срабатывает автоматическая защита.

Питание и корпус. Питание — от сети 220 В переменного тока с допуском ±15%, потребляемая мощность не более 1300 Вт. Корпус имеет степень защиты IP65 и рассчитан на работу при температуре от −40 до +55 °C. Габариты — 330 × 200 × 180 мм, масса — не более 13 кг. При подборе узла для станции параметры антенны и состав поставки согласуются отдельно.

02 / ТТХХАРАКТЕРИСТИКИ/ Клеть-СТ

Технические характеристики

Тип оборудования	повышающий преобразователь с усилителем (BUC)
Диапазон	Ku-band
Технология усилителя	GaN
Выходная частота	13,75–14,50 ГГц / 14,00–14,50 ГГц
Входная частота IF	0,95–1,70 ГГц / 0,95–1,45 ГГц
Частота гетеродина LO	12,8 / 13,05 ГГц
Выходная мощность	250 Вт (54 dBm)
Коэффициент усиления	≥73 дБ
Регулировка усиления	20 дБ, шаг 0,5 дБ
Питание	220 В AC ±15%, ≤1300 Вт
Степень защиты	IP65
Рабочая температура	от −40 до +55 °C
Габариты / масса	330 × 200 × 180 мм · ≤13 кг

Коротко о модели

BUC Ku-диапазона с усилителем мощности на GaN
Выход 13,75–14,50 ГГц, мощность 250 Вт (54 dBm)
Сетевое питание 220 В, до 1300 Вт
Преобразование IF-сигнала для спутниковой станции связи
Регулировка усиления под параметры передающего тракта
Встроенный контроль температуры, тока и выходной мощности

Как работает. Узел принимает сигнал промежуточной частоты, переносит его в Ku-диапазон и усиливает до выхода на антенну; усиление подстраивается под передающий тракт станции.

Под задачу. Параметры антенны и состав поставки согласуем отдельно. Изготавливаем под запрос по вашему ТЗ.

03 / СПЕЦИФИКАЦИЯПОЛНЫЕ ПАРАМЕТРЫ

Полная спецификация

Тип оборудования	повышающий преобразователь с усилителем мощности (BUC) и антенной
Диапазон	Ku-band
Технология усилителя	GaN
Назначение	спутниковые станции связи
Выходная частота	13,75–14,50 ГГц / 14,00–14,50 ГГц
Входная частота IF	0,95–1,70 ГГц / 0,95–1,45 ГГц
Частота гетеродина LO	12,8 / 13,05 ГГц
Опорная частота	10 МГц, 0 dBm ±5 дБ
Коэффициент усиления	≥73 дБ
Регулировка усиления	20 дБ, шаг 0,5 дБ
Неравномерность усиления	≤1,2 дБ на 40 МГц; ≤3,0 дБ на 500 МГц; ≤4,0 дБ на 750 МГц
Стабильность усиления	≤4 дБ
Мощность насыщения	≥54 dBm
Номинальная выходная мощность	250 Вт (54 dBm)
IM3	≤−25 dBc при снижении выходной мощности на 3 дБ
Побочные излучения	≤−55 dBc
Шум в полосе передачи	≤−76 dBm/Hz
КСВ входа	≤1,5:1
Фазовый шум (100 Гц)	≤−65 dBc/Hz
Фазовый шум (1 кГц)	≤−75 dBc/Hz
Фазовый шум (10 кГц)	≤−85 dBc/Hz
Фазовый шум (100 кГц)	≤−95 dBc/Hz
Напряжение питания	220 В переменного тока ±15%
Потребляемая мощность	≤1300 Вт
Входной разъём	N-Type Female, 50 Ом
Выходной интерфейс	WR-75
Разъём управления	MS3112E-14-19P
Разъём питания	MS3102A-16-10P
Интерфейсы управления	RJ45 / RS485
Габариты	330 × 200 × 180 мм
Масса	≤13 кг
Рабочая температура	−40…+55 °C
Температура хранения	−45…+75 °C
Степень защиты	IP65
Функции контроля	температура, ток, выходная мощность
Защита	автоматическая при аварийных режимах
Диагностика	встроенная система диагностики оборудования

04 / ПЛЮСЫОСОБЕННОСТИ

Особенности «Клеть-СТ»

Диапазон

Ku-band, выход 13,75–14,5 ГГц

Повышающий преобразователь переносит IF-сигнал в Ku-диапазон под частотный план станции — две рабочие конфигурации.

Мощность

250 Вт на усилителе GaN

Номинальная выходная мощность 250 Вт (54 dBm), коэффициент усиления ≥73 дБ, технология GaN.

Настройка

Регулировка усиления 20 дБ

Подстройка усиления с шагом 0,5 дБ под параметры передающего тракта.

Контроль

Диагностика и защита

Контроль температуры, тока и выходной мощности по RJ45/RS485; автоматическая защита в аварийных режимах.

Корпус

IP65, от −40 до +55 °C

Всепогодное исполнение, габариты 330 × 200 × 180 мм, масса не более 13 кг.

Документы

Российский производитель

Собственная сборка в России, декларация соответствия, паспорт и гарантия производителя.

Клеть-СТ Starlink

Подавитель частот Starlink

Технические характеристики

Коротко о модели

Полная спецификация

Особенности «Клеть-СТ»

Ku-band, выход 13,75–14,5 ГГц

250 Вт на усилителе GaN

Регулировка усиления 20 дБ

Диагностика и защита

IP65, от −40 до +55 °C

Российский производитель

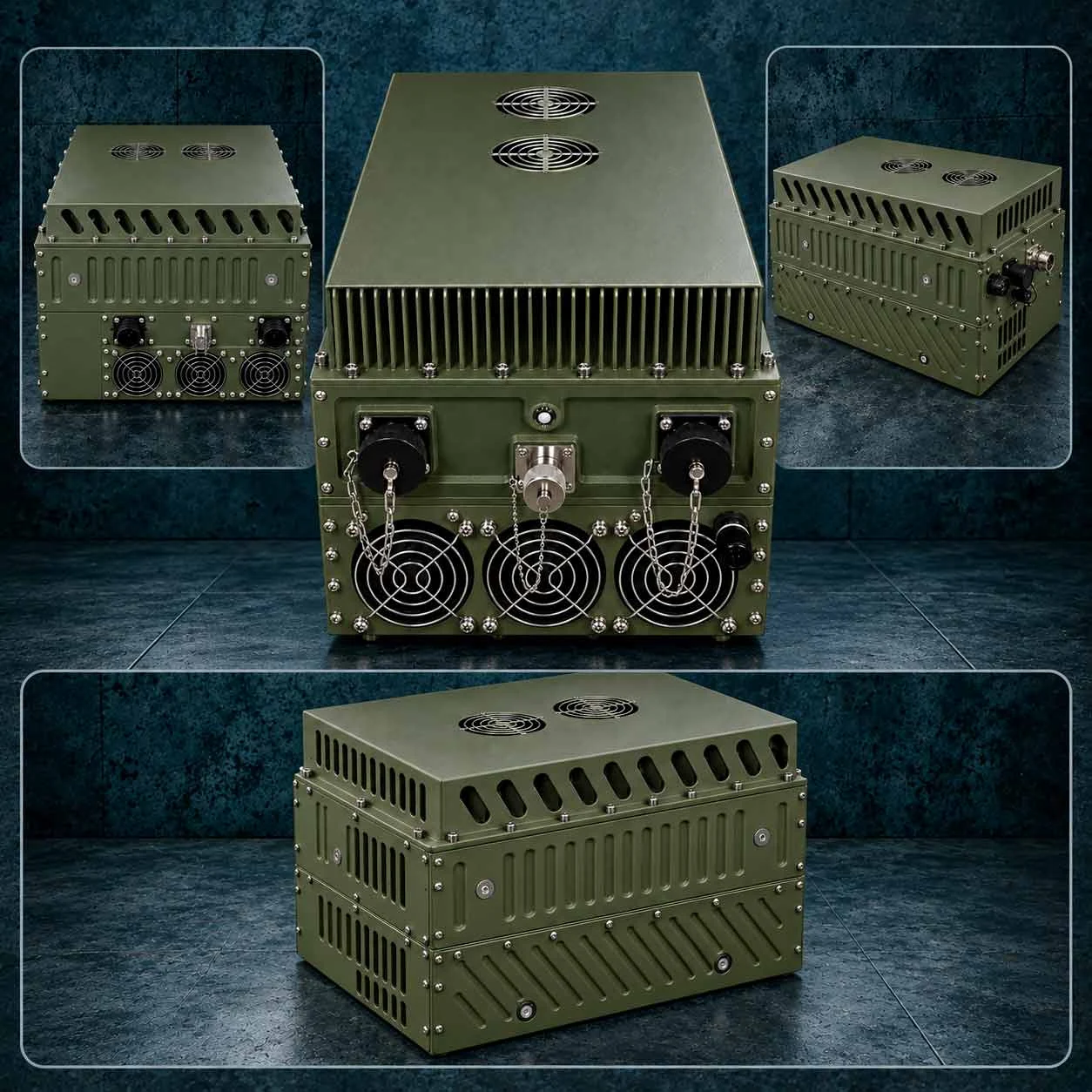

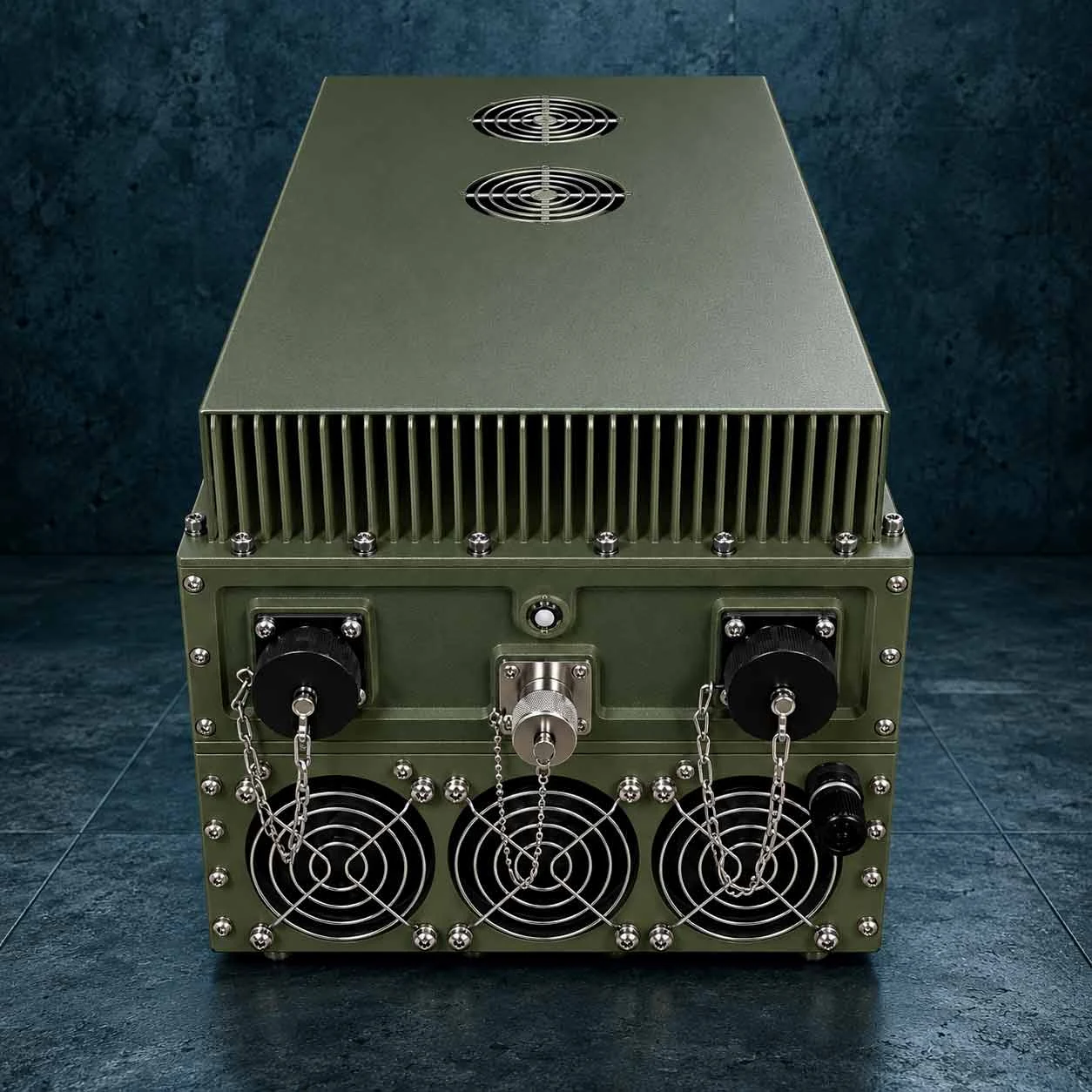

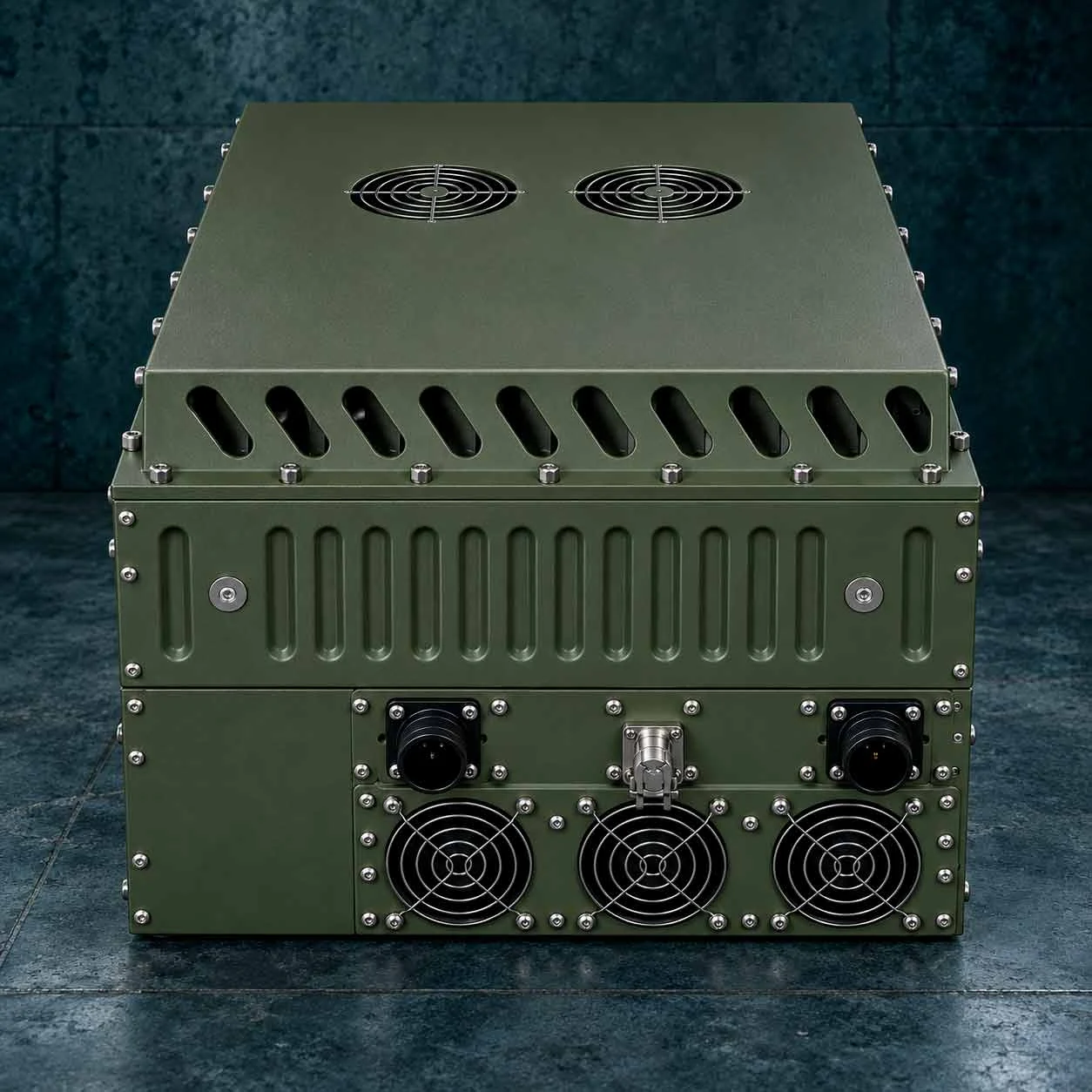

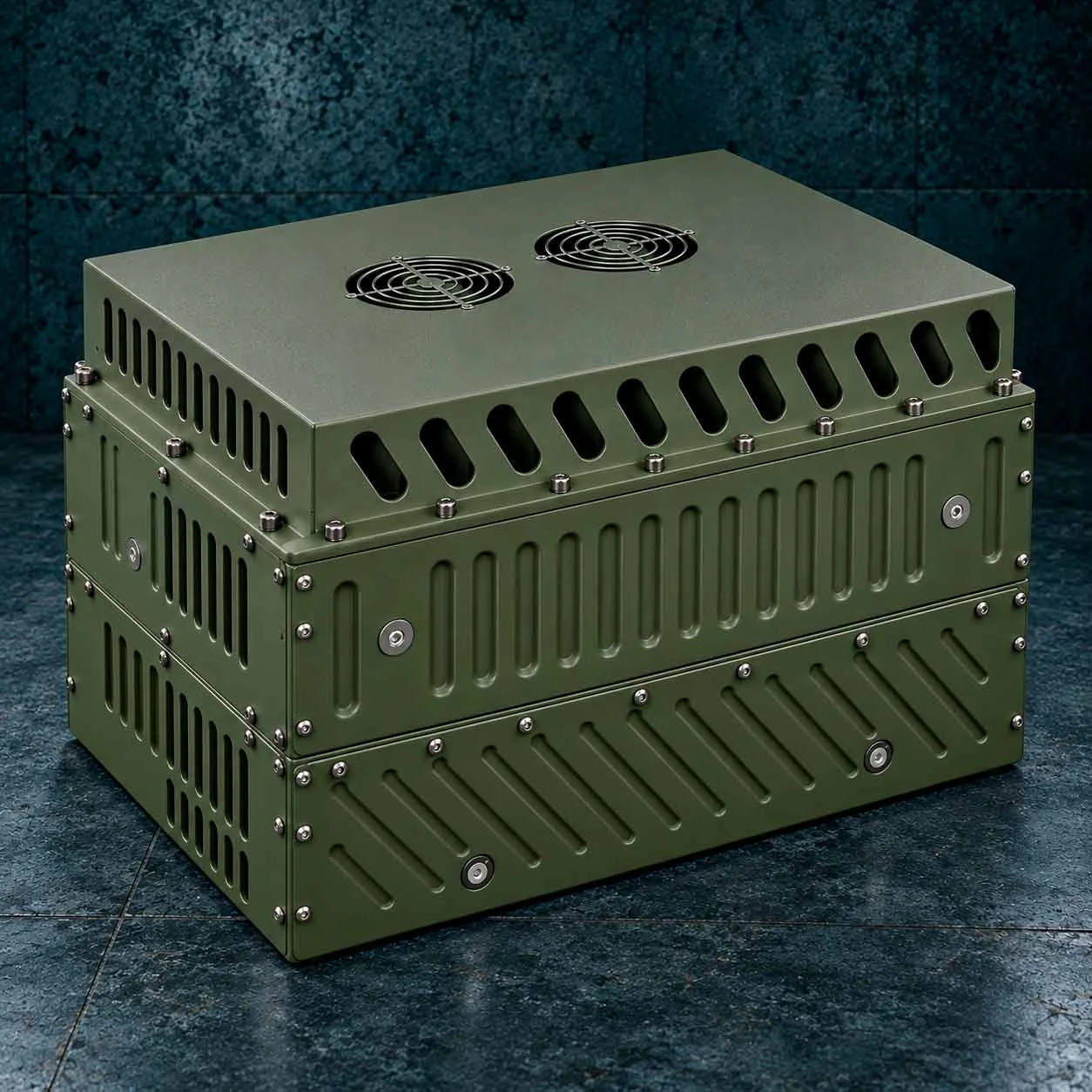

Галерея «Клеть-СТ»
